滑销系统是在启动受热膨胀，停机冷却收缩即运行工况变化情况下，保证汽缸、轴承箱自由滑动并保持汽缸与轴承箱、汽缸与转子的相对中心位置不变的重要部件。

滑销系统的完好是保证汽轮机******运行的的重要条件之一，花销的磨损、卡涩都可能影响汽轮机动、静部件相对位置偏斜和膨胀不畅，从而引起动静部件摩擦，机组振动等问题，甚至会引起设备损坏事故。所以，大修中对滑销系统的检修是必要的。

滑销由滑键、键槽、垫板组成。滑槽与滑键分别固定在热涨滑动的部件上和基础上。垫板的厚度根据设计滑动间隙配置，固定在滑键或键槽上，或直接插入键槽和滑键上。要求滑键、键槽、垫板之间的所有滑动平整光滑。长度方向的滑动间隙均匀，符合设计要求。

汽轮机在启动、停机和变化时，汽缸各部分的温度会发生很大的变化。汽缸随着温度的变化，要发生相应的胀缩，如果这个胀缩不能合理、自由地进行，将会产生以下问题：

(1)  汽缸变形，中心偏差加大，振动加剧；

(2)  汽轮机内部间隙变化，使汽轮机的动、静部分碰擦，发生机械故障；或内部间隙度大，漏汽增加，经济性降低。

因此，汽缸在台板上固定时应当考虑汽缸在台板上沿着各个方向有热膨胀的余地。也就是保证汽机工作时，汽缸与转子的中心线始终保持一致，并且使转子与静止部分之间的间隙保持在许可的范围内，这一任务由滑销系统来完成。

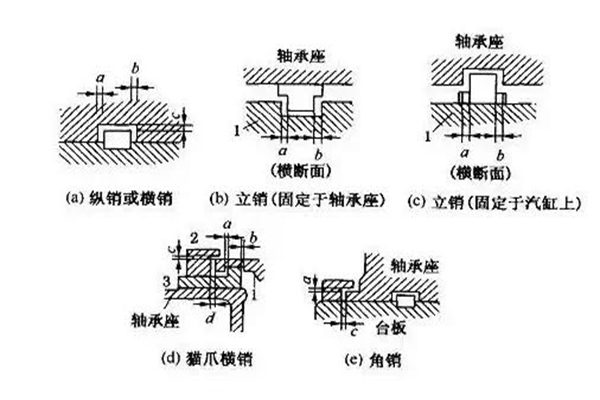

滑销的种类和作用

根据滑销的构造形式、安装位置和不同的作用，滑销系统通常由立销、纵销、横销、猫爪横销、斜销、角销，联系螺栓等组成。热膨胀时，立销引导汽缸沿垂直方向滑动，纵销引导轴承座和汽缸沿轴向滑动，横销则引导汽缸沿横向滑动并与纵销（或立销）配合，确定膨胀的固定点，称死点。对凝汽式汽轮机来说，死点多布置在低压排汽口的中心或附近，这样在汽轮机受热膨胀时，对庞大笨重的凝汽器影响较小。

猫爪销是特殊横销，其作用是保持气缸与轴承箱之间的相对轴向位置不变，同时引导汽缸水平横向膨胀。角销用于限制轴承箱与台板脱离，因此也可称为压板。联系螺栓是低压缸与台板之间的简单约束，其螺孔在相对位移方向上均留有相应的间隙，以保证低压箱与轴承箱自由膨胀。

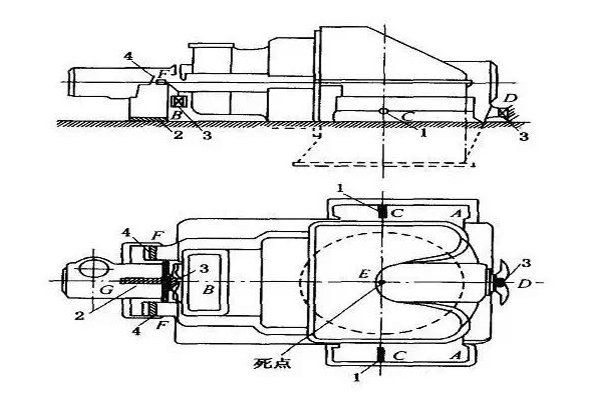

单缸汽轮机的滑销系统

1—横销   2—纵销   3—立销   4—猫爪横销

高中压缸的上猫爪支撑与下猫爪支撑

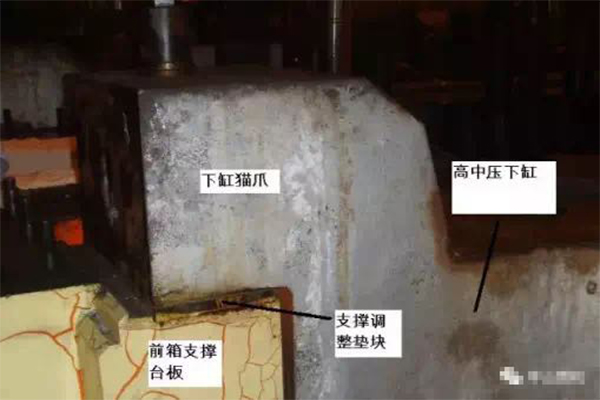

a、下猫爪支撑方式：

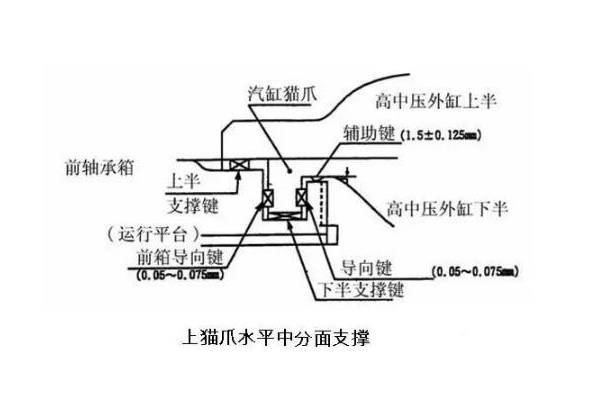

b、上猫爪中分面支撑方式

上、下缸猫爪支撑结构各自的优缺点：

a、上缸猫爪支撑：图上可以看到，该种支撑方式其受力面和汽轮机汽缸的水平中分面是在同一个平面内，能够很好地保持汽缸和汽轮机转子的中心一致，但是检修的时候，要在下缸猫爪处加装检修垫铁，否则下缸会下沉。

b、下缸猫爪支撑：其优点就是检修方便，不用安装检修垫铁。缺点是其猫爪受力面和汽缸中分面不在一个平面上，当汽缸受热、猫爪的温度升高膨胀时，将使汽缸的中心线升高，二支撑在轴承箱上的转子中心不变，从而造成下缸和转子部件之间间隙变小，严重时引起动、静摩擦。
